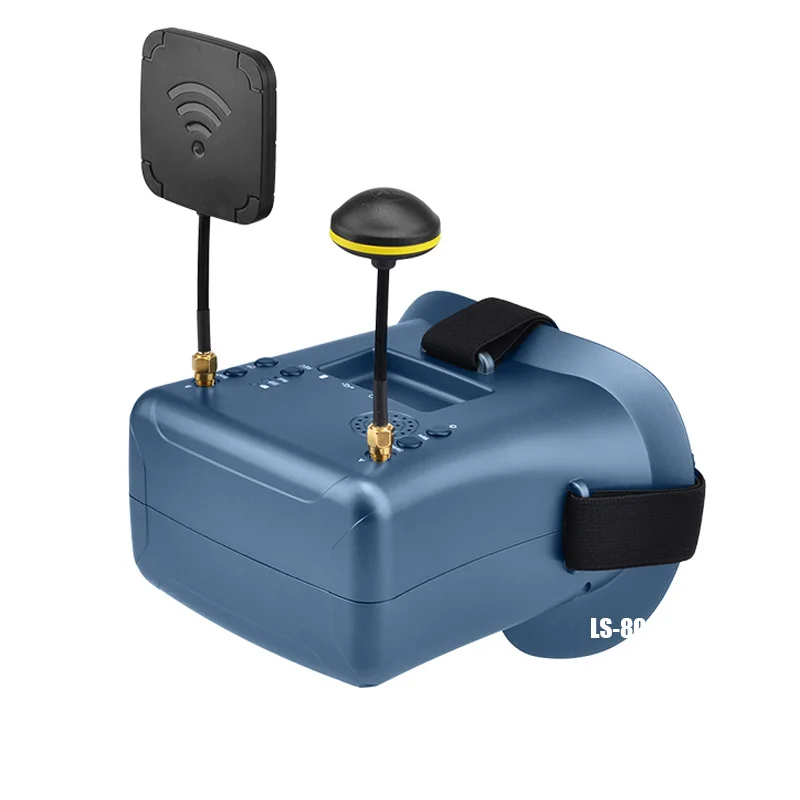

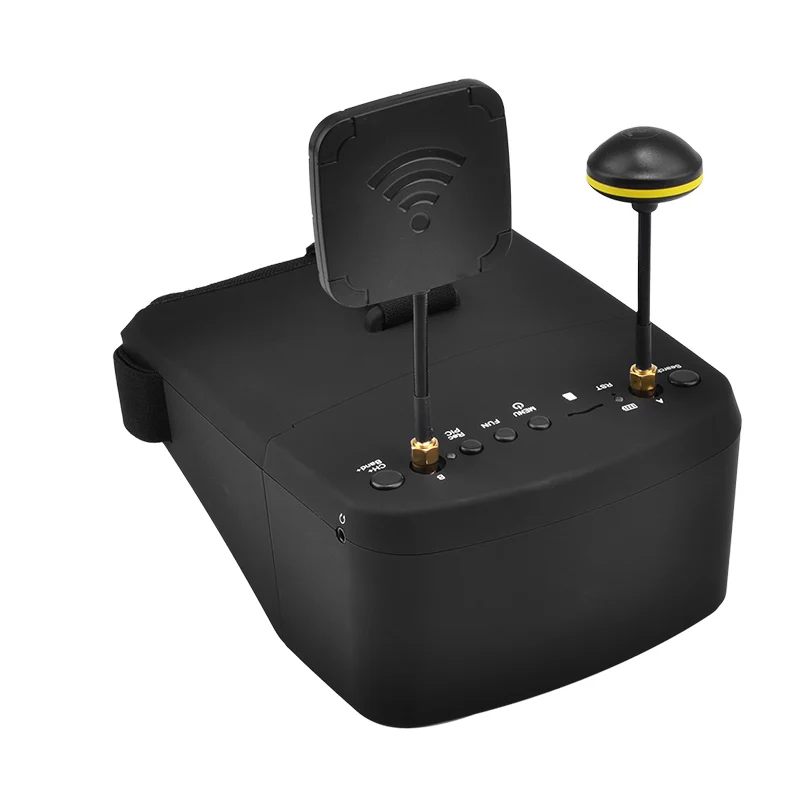

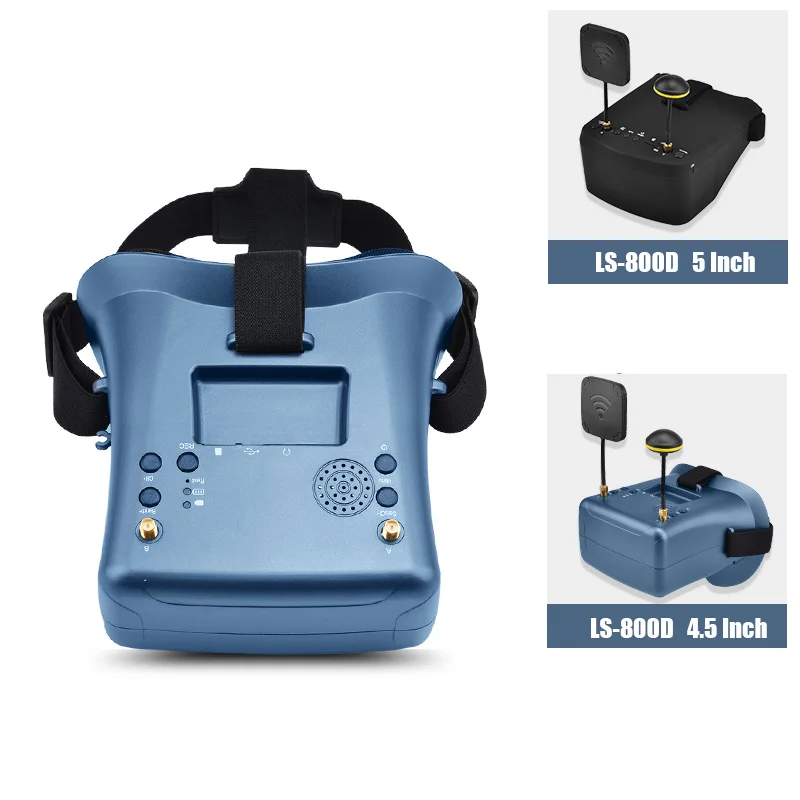

# Conception séparable, écran de 5 pouces peut être utilisé comme petit moniteur sur le contrôleur radio ou avec trépied

# HD haute luminosité 5 pouces LCD spécialement accordé pour la course FPV ou l’avion modèle

# Buit-in super sensibilité récepteur 5.8 GHz 40ch, en particulier avec bande de course.

# Venez avec la fonction de recherche automatique avancée ad afficher la fréquence de travail à l’écran

# Buit-in 3.7 V/2000mA batterie, chaque charge complète relance environ 2 heures de temps de woking

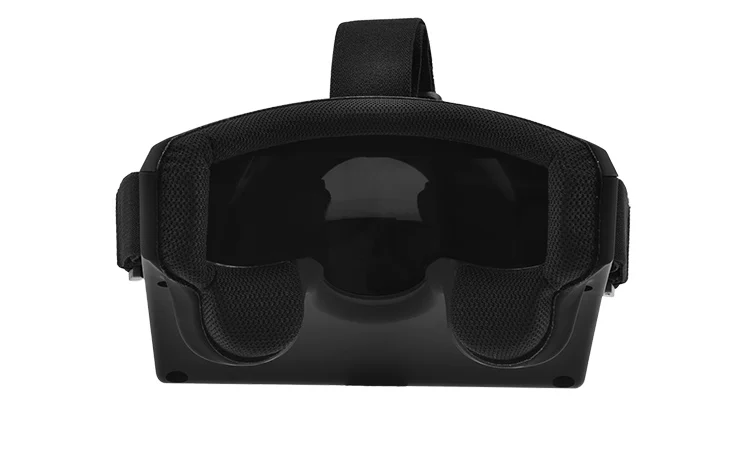

# Design ergonomique adapté à vos visages

# Angle visible super large jusqu’à 82 degrés

# 92% lentille transparente adoptée, pas de distorsion, pas de flou sur l’adage de l’écran;

# Poids léger 375g avec batterie 2hr 2000 mAh, RTF pour toute échelle, course, jeu d’avion modèle

#5 pouces 854 * 480px HD haute luminosité LCD

Spécifications produit:

Corps

Dimension: taille CNT. 205*200*105, Produit Size.180x146x87mm

Poids: N.W. 390g avec batterie 2hr 2000 mAh, G.W. 690g

Ceinture: ceinture réglable à trois voies

Écran

Taille de l’écran: 5.0 pouces

Résolution de l’écran: 854*480 (pas de flou après agrandir par l’objectif)

Luminosité de l’écran; 450cd/m2 avec rétro-éclairage spécial haute luminosité LED pour FPV extérieur

Angle de vue: 6 heures

Lentille

3x boost de la vidéo pour acquérir une vidéo intense

92% taux transparent pas de distorsion de la lumière

JACK

1. Entrée CVBS
2. Casque sortie saine
3. Carte TF (C10)
4. USB DC5V IN, le courant de fonctionnement de l’appareil de 650mA @ 5 V, courant de charge maximal de la batterie intégrée de 650mA @ 5 V; si l’appareil fonctionne lors de la charge, veuillez faire attention à sélectionner le courant nominal supérieur à l’équipement de charge 2A/5 V.

Batterie:

Batterie polymère haute capacité 3.7 V/2000 mAh intégrée, lorsque la batterie est en charge, l’appareil le LED rouge s’allume lorsque la charge est terminée, voici des LED vert vif.

Bande et la sélection des Canaux

CH	CH 1	CH 2	CH 3	CH 4	CH 5	CH 6	CH 7	CH 8
GROUPE
Un	5865 MHZ	5845 MHZ	5825 MHZ	5805 MHZ	5785 MHZ	5765 MHZ	5745 MHZ	5725 MHZ
B	5733 MHZ	5752 MHZ	5771 MHZ	5790 MHZ	5809 MHZ	5828 MHZ	5847 MHZ	5866 MHZ
D	5705 MHZ	5685 MHZ	5665 MHZ	5645 MHZ	5885 MHZ	5905 MHZ	5925 MHZ	5945 MHZ
E	5740 MHZ	5760 MHZ	5780 MHZ	5800 MHZ	5820 MHZ	5840 MHZ	5860 MHZ	5880 MHZ
R	5658 MHZ	5695 MHZ	5732 MHZ	5769 MHZ	5806 MHZ	5843 MHZ	5880 MHZ	5917 MHZ

Instructions de fonctionnement

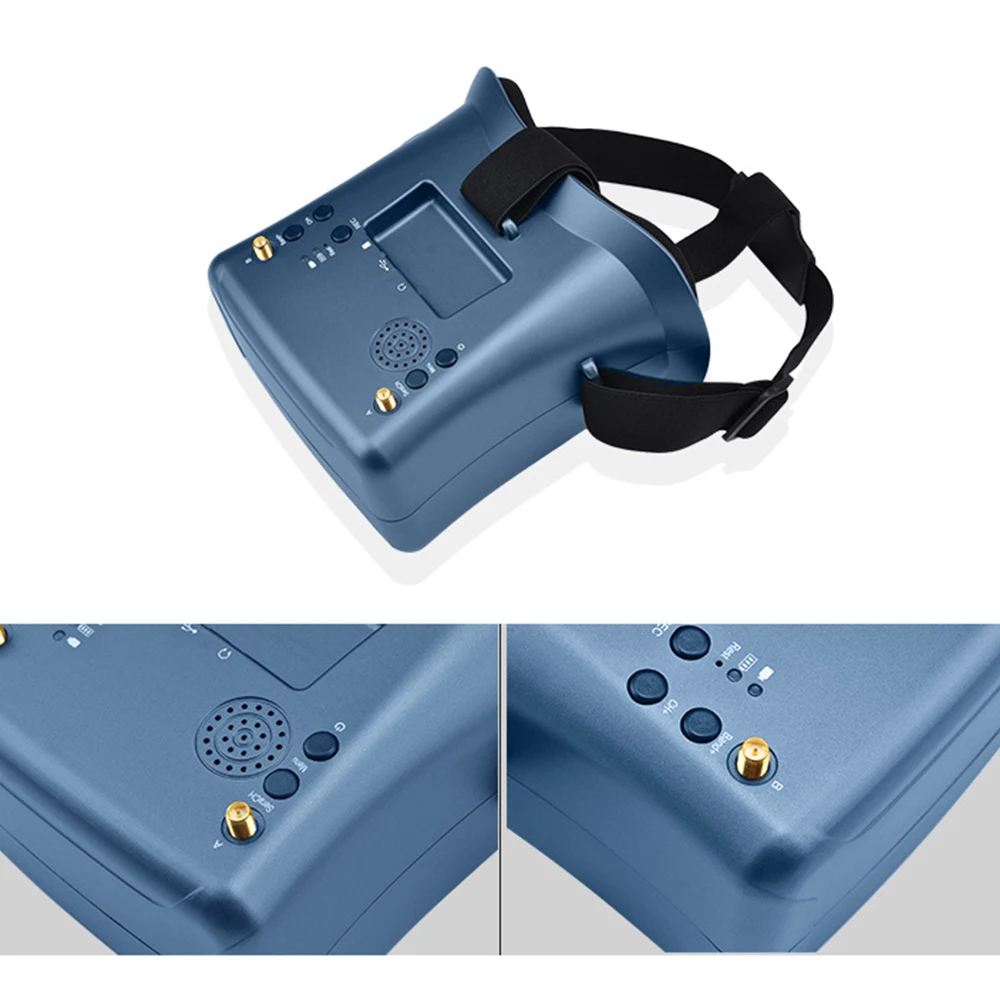

CLÉ

1. K1: MENU/alimentation

Mode par défaut, appuyez brièvement sur le MENU OSD; appuyez longuement sur 3 S pour éteindre/allumer; MENU pressé, ce bouton est utilisé comme retour.

1. K2: FUN

Mode par défaut, appuyez brièvement sur le commutateur RF MOD et AV MOD; MENU pressé, ce bouton est utilisé comme le bas.

1. K3: REC/PIC

Mode par défaut, appui court pour l’enregistreur; appui Long pour arrêter l’enregistrement; si l’enregistrement appuie court pour attraper des images; MENU pressé, ce bouton est utilisé comme haut.

1. K4: CH +/Band +

Mode par défaut, appuyez brièvement sur pour CH 1 ~ 8 cycles; appuyez longuement pour la sélection de cycle de bande + option A, B, D, E, F, R; MENU pressé, ce bouton est utilisé comme entrée.

1. K5: recherche/VOL

Mode par défaut, appuyez brièvement pour rechercher automatiquement les signaux à une certaine force du signal et s’arrête sur ce canal; le signal n’est pas trouvé, l’écran ne montre aucun signal; appuyez longuement pour le contrôle du Volume, k2-> volume-, K3-> volume +;

Lecture

MENU d’appel et sélectionnez la lecture (appuyez brièvement sur le bouton K1 pour appeler le menu et utilisez le bouton K4 pour sélectionner le mode de lecture)

Révision/relecture en mode lecture

Les boutons ont une fonction différente en mode lecture

Fichier d’enregistrement: MOV, PAL (720 * 576px), NTSC (720 * 480px) progressif

Prise en charge de la carte TF jusqu’à 128G (recommandation C10)

K1: menu de lecture (contrôle du volume/suppression/protection des fichiers)

K2: haut/arrière rapide <<

K3: DOWM/marche arrière rapide>>

K4: sélectionner/lire/mettre en Pause

K5: quitter le mode de lecture
